아두이노 프로 특징 및 사용법



이번에 간단한 작품을 만들면서 아두이노 프로를 쓰게 되었다. 아두이노 프로는 기존의 아두이노와 다를 게 별로 없지만, 아두이노 프로를 사용함으로서 얻는 장점이 있기에, 사용을 할 것이다. 여기서는 간단히 아두이노 프로의 사용 이유와 사용법을 간단히 알아 볼 것이다.



아두이노 프로를 사용할 예정이라면, FT232RL 드라이버 설치가 필수적이다. 구글에 검색 후 설치하도록 하자.



아두이노 프로 특징 및 사용방법

---

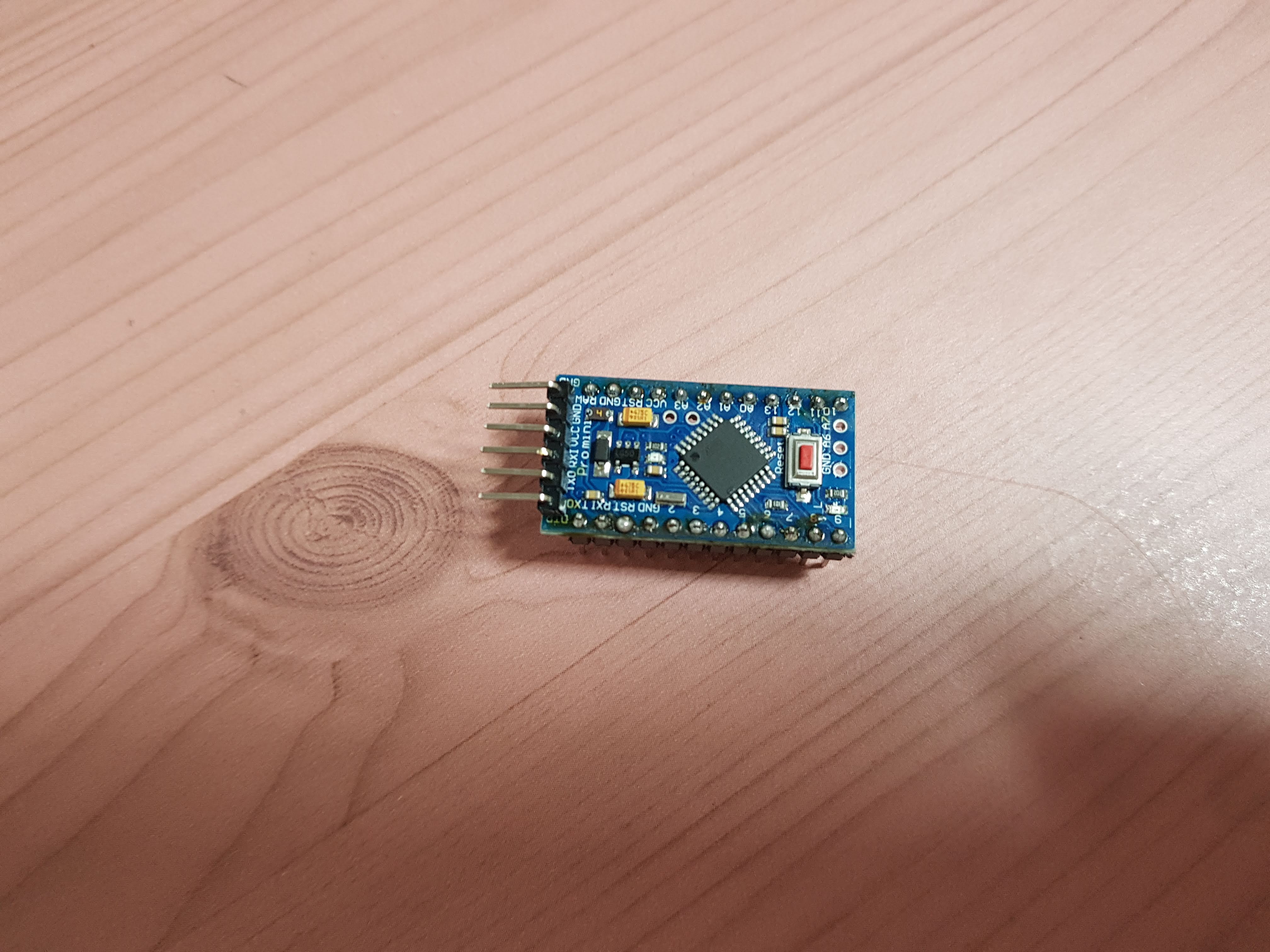

아두이노 프로의 외형은 이렇게 생겼다. 실제 판매를 할 때에는 (대부분의 경우에는) 핀헤더가 달려있지 않고 따로 배송이 오니 주의해야 한다. 나는 아두이노 프로에 납땜을 한 상태이기 때문에 핀헤더가 달려있다.

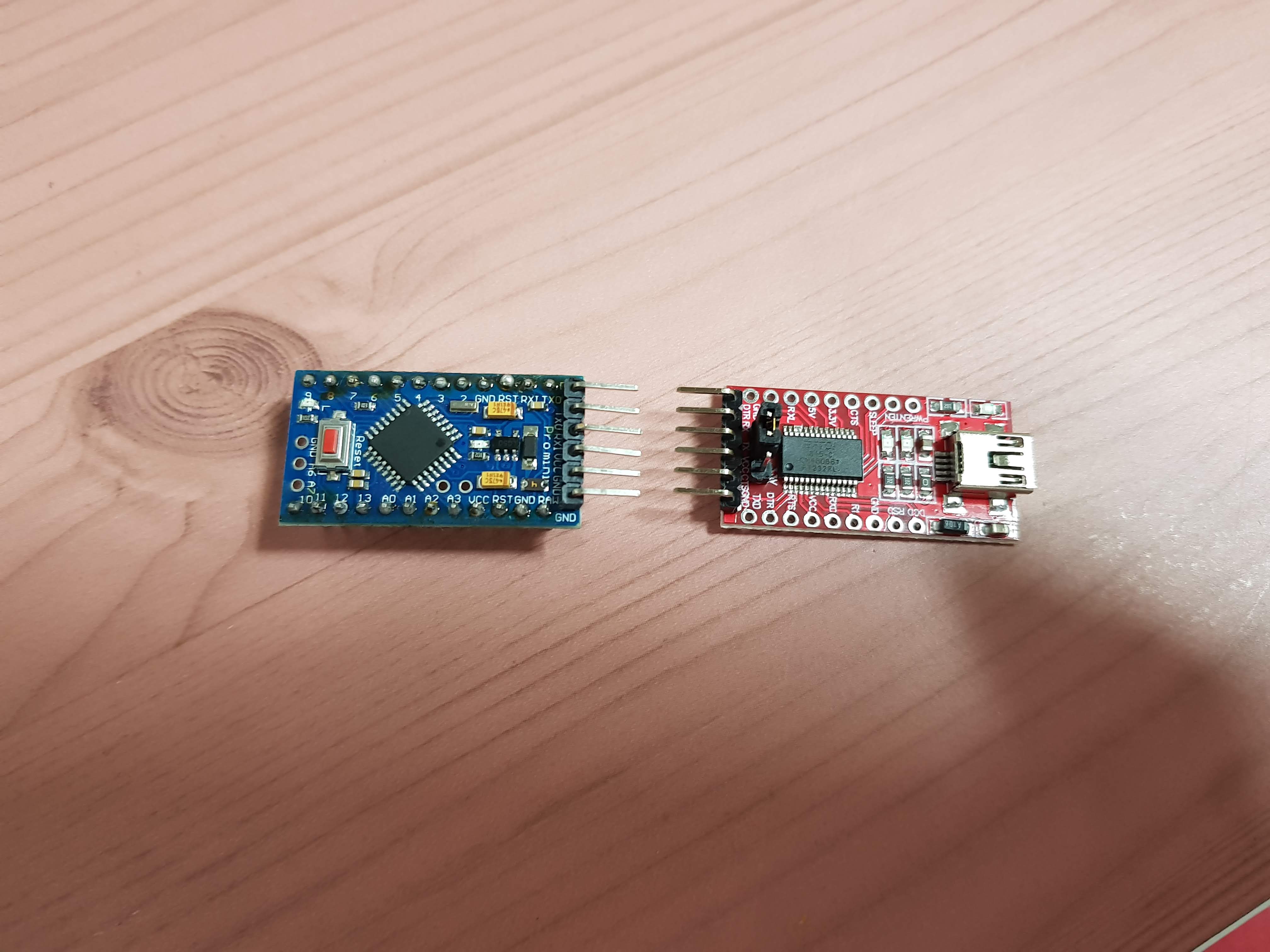

아두이노 프로의 외형을 보면, 기존의 아두이노와 크게 다른 점이 눈에 보일 것이다. 바로 USB 단자가 없다는 것이다. 기존의 아두이노는 PC랑 Serial통신을 이용해 프로그램을 업로드하고 소통을 한다. 하지만 이것은 UART 변환보드 또는 FTDI 변환 보드가 필요하다. 나는 FTDI 보드를 이용해 업로드했다.

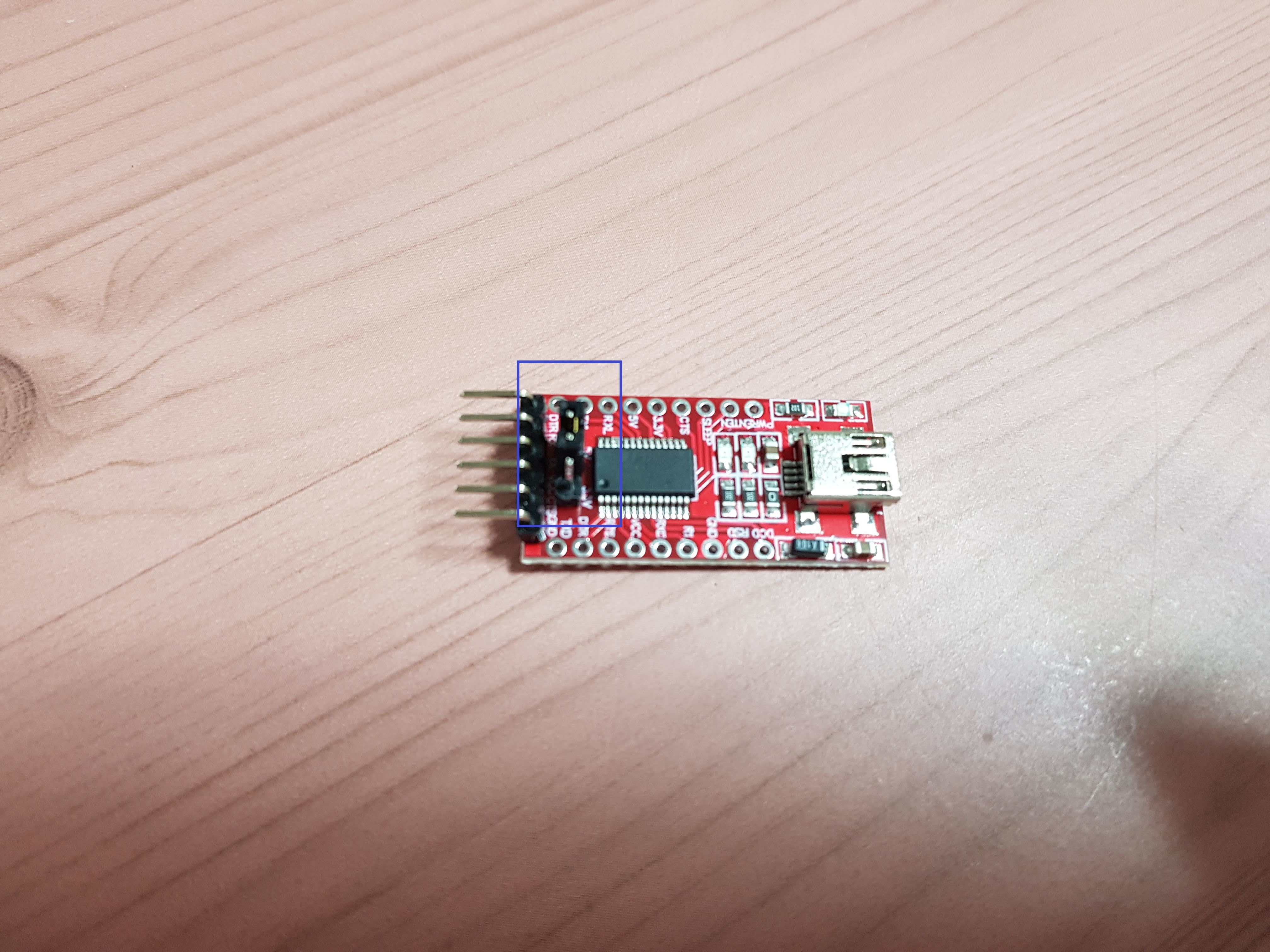

이렇게 생겼다. UART 변환 보드를 이용해서 올리면 업로드 직전에 리셋 버튼을 눌렀다가 뗀 상태에서 업로드를 해야한다. 이 방법의 가장 큰 단점은 타이밍 맞추기가 상당히 어렵다는 것이다. 하지만 이 보드는 자동 리셋으로 인해 간단히 업로드가 가능하다. 참고로 아두이노 프로는 5V 동작 보드와 3.3V 동작 보드가 따로 있기 때문에, 구매할 때 어떠한 보드인지 알아야 한다. 동작 전압이 다르면 사용법도 다르기 때문에, 필히 숙지하자. 위에 파란색 네모박스 안에 있는 핀은 5V 동작 보드와 3.3V 동작 보드를 설정하는 핀이다. 기본은 5V이며, 핀을 반대편으로 꼽으면 3.3V 보드에 작동되게 할 수 있다.





아두이노 프로와 FTDI보드를 그림과 같이 연결한 후 아두이노 IDE로 업로드한다. 핀 연결은 헤더핀(암컷)이 달린 선을 이용하던지, 빵판을 이용하자. 나는 빵판을 이용해 쉽게 업로드 했다.



아두이노 IDE에서 툴 - 보드 - Arduino Pro Mini or Arduino Pro 선택 하고 프로세서 설정 및 포트를 설정한다. 그런 다음, 바로 업로드 하면 끝난다.



아두이노 프로 , 나노 비교

---

아두이노 미니 프로와 나노는 훌륭한 마이크로컨트롤러이다. 하지만 두 개의 차이점은 분명 존재할 것이다.



	아두이노 프로 미니	아두이노 나노 (정품)
전력 소모	상대적으로 적음. (USB단자 없음.)	상대적으로 많음.
USB 단자 여부	X	O
프로세서	아트메가 328/168	아트메가328
가격 (작성일, 메카솔루션)	2,860	28,600



전체적으로 보면 가격면에서 아두이노 프로 미니가 많이 우세하다. 하지만 가격이 싸고 전력 소모가 적은 만큼, 비교적 손이 많이 가는 보드이다. 하지만 작품활동 또는 시제품으로 낼 때 많이 이용하는 보드이다. 전력 소모가 적고, 무엇보다 공간을 적게 차지하기 때문이다. 또한 가격도 저렴하기 때문이다.



아두이노 나노는 나노 계열 보드가 아닌 그냥 나노 기준이고, 나노 Every 또는 호환보드를 전택할 시 저렴해진다. 또한 쇼핑몰에 따라 가격의 차이가 있을 수 있으므로, 표는 참고자료 정도로 사용하면 좋을 것 같다. 만약 제어만의 목적이 아닌 주변기기와의 통신이 필요하다면, 나노 33IOT 보드 또는 NodeMcu 또한 훌륭한 대안이 될 수 있다.
