Grafana에 AWS Cloudwatch 연동하기





AWS의 서비스를 이용하면서 다양한 데이터를 모니터링할 수 있다. 하지만 AWS 콘솔에 로그인하지 않고 데이터만 볼 수 있는 Grafana 라는 툴이 있다. 그라파나를 이용해서 AWS의 데이터를 모니터링해보자.



AWS 준비

---

1. IAM 계정을 준비한다. 왜냐하면 그라파나에서 인증을 할 때 IAM 자격 증명이 필요하기 때문이다. IAM 자격 증명에 필요한 엑세스 키도 미리 만들어 준비한다.



2. 확인하고자 하는 모든 인스턴스들의 IAM 역할을 수정해야 한다.



Grafana 시작하기

---

그라파나를 시작할 때 해당 사이트에서 받아서 실행했다. 운영체제에 맞게 다운받은 후, bin 폴더 안에서 그라파나 서버를 실행한다. 나의 경우에는 맥os에 개인 사용자에 맞게 아래의 링크에서 다운받았다. 서버는 localhost:3000 에서 실행되며 초기 아이디와 비번은 admin 이다.

https://grafana.com/grafana/download?pg=get&platform=mac&plcmt=selfmanaged-box1-cta1&edition=oss

Download Grafana





AWS 연동

---



일단은 그라파나를 실행하면 아래와 같은 화면이 나오게 된다. 여기서 AWS랑 연결해 보자.







아래 화면을 보면 왼쪽에 톱니바퀴 -> Data Source 를 클릭한 다음, 검색창에 CloudWatch를 클릭한다.







그 다음에는 이러한 화면이 나오게 된다. 1번은 CloudWatch, 2번은 IAM 자격증명의 아이디, 3번은 시크릿 키를 입력한다. 4번에는 계정의 현재 리전을 입력한다. 그리고 Save를 누르면 연동이 될 것이다.

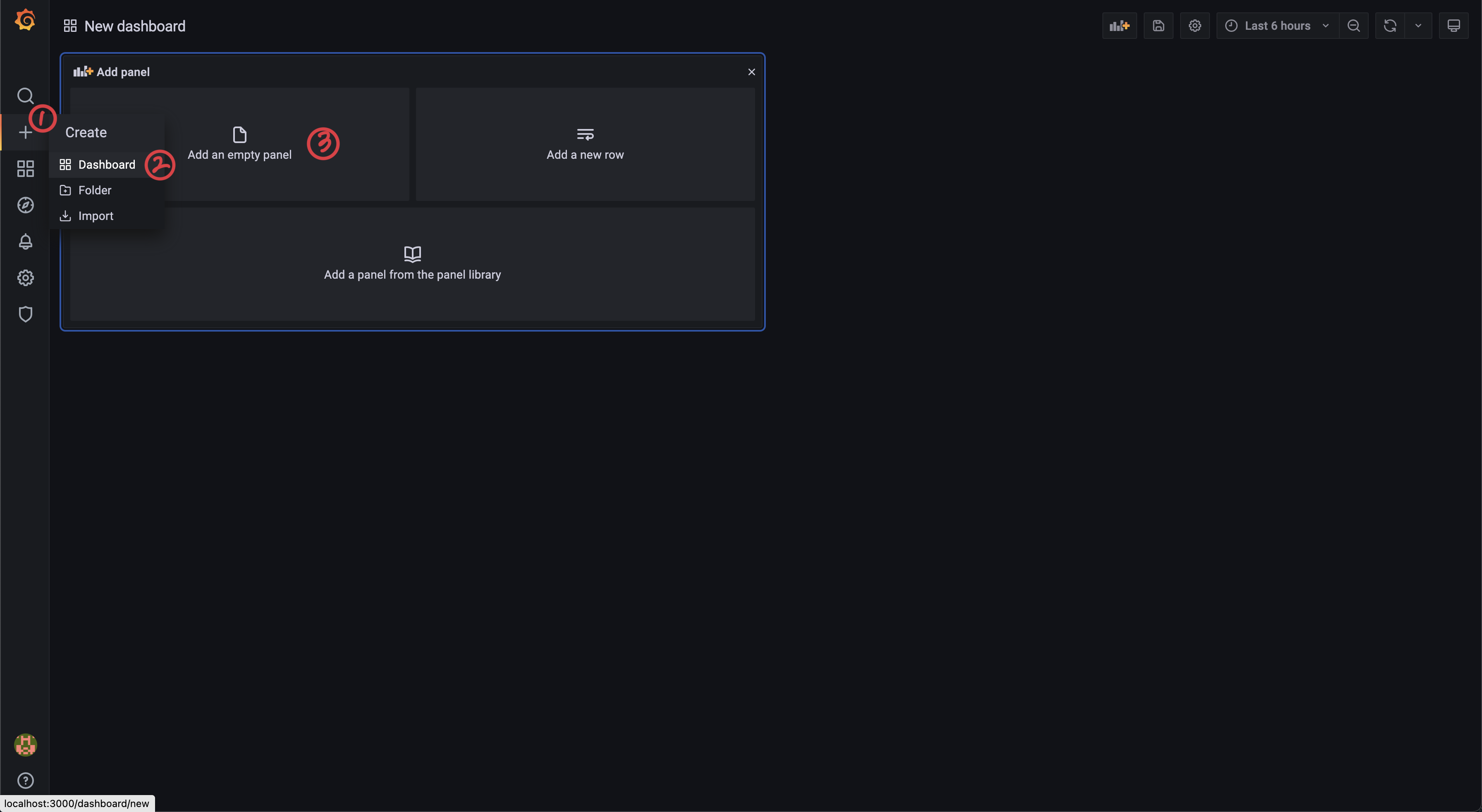

연동 후에는 번호 순서대로 (1, 2, 3) 그래프를 추가한다. 그래프를 만드는 것은 비교적 쉬운 편이다.

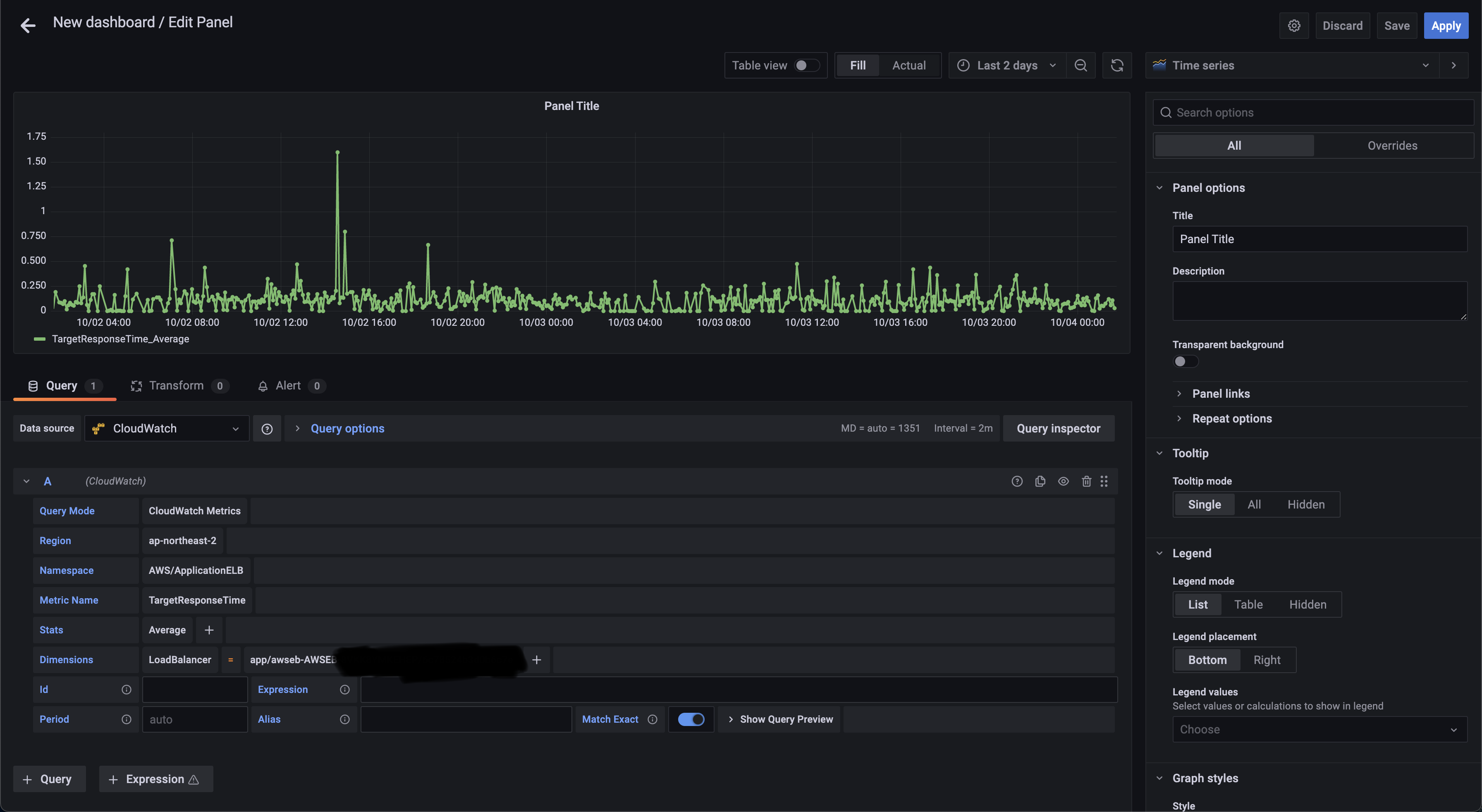

Data Source를 CloudWatch로 설정 후 IAM Access Key와 Secreat Key를 추가 후 인증을 하면 된다. 이 때 IAM 권한에 CloudWatchFullAccess 권한을 추가해야 정상적으로 데이터가 보이게 된다. 그 이후에는 보고 싶은 데이터를 추가해서 보면 된다. 추가 이후 우측의 그래프 설정을 해야지 그래프가 보이는 것 같았다. 나의 경우에는 로드밸런서 응답 시간을 보여주었다. 이대로 추가하면 AWS의 데이터를 쉽게 그래프로 표현할 수 있다.









최종 결과

---

아래 사진과 같이 나오게 된다. 그래프가 1개밖에 없어서 허접해 보이지만...여러가지 데이터를 잘 조절해 두면은 보기 매우 편한 그래프를 완성할 수 있을 것으로 예상된다.







데이터 분석과 동시에 중요한 데이터 시각화를 간단한 프로그램으로 쉽게 볼 수 있다는 것이 매우 신기했다.
